サンプルデータベースについて
以降のページでは、SQExcelがデータベースに対して行う入力シート操作の説明に、サンプルDBを使用します。一般的なアプリケーションで使われるテーブル構造を持つサンプルDBを使うことで、実際の操作をより具体的にイメージできるはずです。サンプルDBは、ネット広告代理店向け簡易販売管理システムをモデル化した、シンプルな構造のデータベースです。

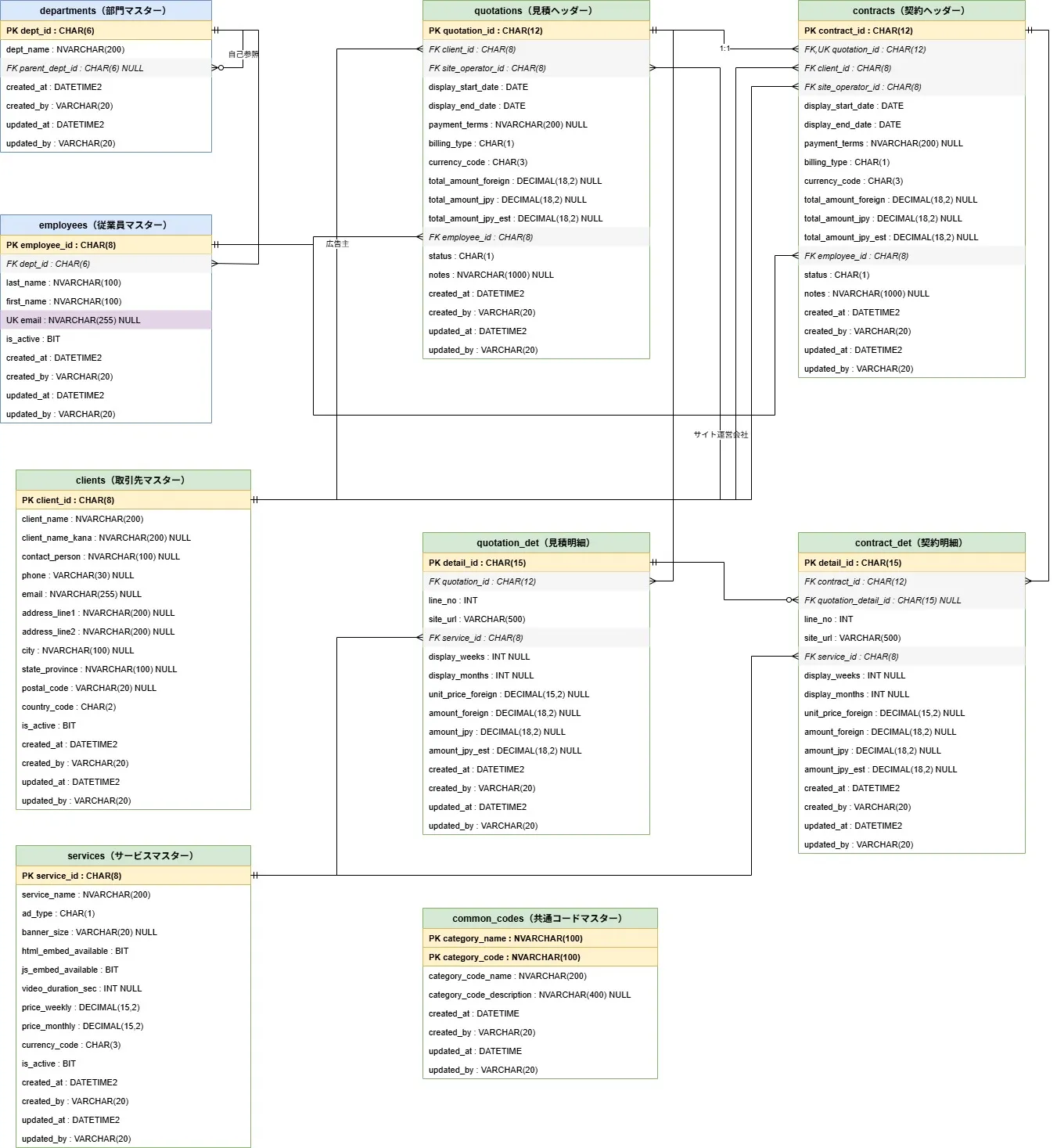

サンプルデータベースのテーブル構造
Section titled “サンプルデータベースのテーブル構造”テーブル一覧
Section titled “テーブル一覧”| No. | テーブル物理名 | テーブル論理名 | 備考 |
|---|---|---|---|
| 1 | departments | 部門マスター | 自己参照FK（親部門） |
| 2 | employees | 従業員マスター | 担当者マスター兼用 |
| 3 | clients | 取引先マスター | |
| 4 | common_codes | 共通コードマスター | |
| 5 | services | サービスマスター | 広告サービス種別・料金定義 |
| 6 | quotations | 見積ヘッダー | |
| 7 | quotation_details | 見積明細 | |
| 8 | contracts | 契約ヘッダー | 見積と1:1対応 |
| 9 | contract_details | 契約明細 |
departments（部門マスター）
Section titled “departments（部門マスター）”| 物理項目名 | 論理項目名 | データ型 | 主キー | NOT NULL | 規定値 | 用途・目的 |
|---|---|---|---|---|---|---|
| dept_id | 部門ID | CHAR(6) | ○ | ○ | 部門を一意に識別するID（0詰め6桁） | |
| dept_name | 部門名 | NVARCHAR(200) | ○ | 部門の表示名 | ||
| parent_dept_id | 親部門ID | CHAR(6) | 親部門のdept_id（NULLなら最上位）。departmentsへの自己参照FK | |||
| created_at | 作成日時 | DATETIME2 | ○ | GETDATE() | レコード作成日時 | |
| created_by | 作成者ID | VARCHAR(20) | ○ | レコード作成者のユーザーID | ||
| updated_at | 更新日時 | DATETIME2 | ○ | GETDATE() | レコード最終更新日時 | |
| updated_by | 更新者ID | VARCHAR(20) | ○ | レコード最終更新者のユーザーID |
employees（従業員マスター）
Section titled “employees（従業員マスター）”| 物理項目名 | 論理項目名 | データ型 | 主キー | NOT NULL | 規定値 | 用途・目的 |
|---|---|---|---|---|---|---|
| employee_id | 従業員ID | CHAR(8) | ○ | ○ | 従業員・担当者を一意に識別するID（0詰め8桁） | |
| dept_id | 部門ID | CHAR(6) | ○ | 所属部門。departmentsへのFK | ||
| last_name | 姓 | NVARCHAR(100) | ○ | 従業員の姓 | ||
| first_name | 名 | NVARCHAR(100) | ○ | 従業員の名 | ||
| 業務メールアドレス | NVARCHAR(255) | 業務用メールアドレス（一意） | ||||
| is_active | 有効フラグ | BIT | ○ | 1 | 1=有効、0=無効 | |
| created_at | 作成日時 | DATETIME2 | ○ | GETDATE() | レコード作成日時 | |
| created_by | 作成者ID | VARCHAR(20) | ○ | レコード作成者のユーザーID | ||
| updated_at | 更新日時 | DATETIME2 | ○ | GETDATE() | レコード最終更新日時 | |
| updated_by | 更新者ID | VARCHAR(20) | ○ | レコード最終更新者のユーザーID |
clients（取引先マスター）
Section titled “clients（取引先マスター）”| 物理項目名 | 論理項目名 | データ型 | 主キー | NOT NULL | 規定値 | 用途・目的 |
|---|---|---|---|---|---|---|
| client_id | 取引先ID | CHAR(8) | ○ | ○ | 取引先を一意に識別するID（0詰め8桁） | |
| client_name | 取引先名 | NVARCHAR(200) | ○ | 取引先の正式名称 | ||
| client_name_kana | 取引先名カナ | NVARCHAR(200) | 取引先名のフリガナ | |||
| contact_person | 先方担当者名 | NVARCHAR(100) | 取引先の担当者名 | |||
| phone | 電話番号 | VARCHAR(30) | 連絡先電話番号 | |||
| メールアドレス | NVARCHAR(255) | 取引先メールアドレス | ||||
| address_line1 | 住所1 | NVARCHAR(200) | 番地・建物名（国際標準形式） | |||
| address_line2 | 住所2 | NVARCHAR(200) | 追加住所行（使用頻度低） | |||
| city | 市区町村 | NVARCHAR(100) | 市区町村 | |||
| state_province | 都道府県・州 | NVARCHAR(100) | 都道府県または州 | |||
| postal_code | 郵便番号 | VARCHAR(20) | 郵便番号（ハイフンなし） | |||
| country_code | 国コード | CHAR(2) | ○ | ‘JP’ | ISO 3166-1 alpha-2 国コード | |
| is_active | 有効フラグ | BIT | ○ | 1 | 1=有効、0=無効 | |
| created_at | 作成日時 | DATETIME2 | ○ | GETDATE() | レコード作成日時 | |
| created_by | 作成者ID | VARCHAR(20) | ○ | レコード作成者のユーザーID | ||
| updated_at | 更新日時 | DATETIME2 | ○ | GETDATE() | レコード最終更新日時 | |
| updated_by | 更新者ID | VARCHAR(20) | ○ | レコード最終更新者のユーザーID |
services（サービスマスター）
Section titled “services（サービスマスター）”| 物理項目名 | 論理項目名 | データ型 | 主キー | NOT NULL | 規定値 | 用途・目的 |
|---|---|---|---|---|---|---|
| service_id | サービスID | CHAR(8) | ○ | ○ | サービスを一意に識別するID（0詰め8桁） | |
| service_name | サービス名 | NVARCHAR(200) | ○ | サービスの名称 | ||
| ad_type | 広告種別 | CHAR(1) | ○ | common_codesで定義域を設定 | ||
| banner_size | バナーサイズ | VARCHAR(20) | バナー広告のサイズ（バナー広告のみ） | |||
| html_embed_available | HTML埋め込み可否 | BIT | ○ | 0 | 1=可、0=不可 | |
| js_embed_available | JS埋め込み可否 | BIT | ○ | 0 | 1=可、0=不可 | |
| video_duration_sec | 動画表示時間（秒） | INT | 動画広告の表示時間（秒単位） | |||
| price_weekly | 週単位料金（税抜） | DECIMAL(15,2) | ○ | 0 | 週単位の広告掲載料金 | |
| price_monthly | 月単位料金（税抜） | DECIMAL(15,2) | ○ | 0 | 月単位の広告掲載料金 | |
| currency_code | 通貨コード | CHAR(3) | ○ | ‘JPY’ | ISO 4217 通貨コード | |
| is_active | 有効フラグ | BIT | ○ | 1 | 1=有効、0=無効 | |
| created_at | 作成日時 | DATETIME2 | ○ | GETDATE() | レコード作成日時 | |
| created_by | 作成者ID | VARCHAR(20) | ○ | レコード作成者のユーザーID | ||
| updated_at | 更新日時 | DATETIME2 | ○ | GETDATE() | レコード最終更新日時 | |
| updated_by | 更新者ID | VARCHAR(20) | ○ | レコード最終更新者のユーザーID |
common_codes（共通コードマスター）
Section titled “common_codes（共通コードマスター）”| 物理項目名 | 論理項目名 | データ型 | 主キー | NOT NULL | 規定値 | 用途・目的 |
|---|---|---|---|---|---|---|
| category_name | 区分名 | NVARCHAR(100) | ○ | ○ | DB内のテーブルで使用される各種区分名。実際のテーブル項目の物理名を指定する。 | |
| category_code | 区分値 | NVARCHAR(100) | ○ | ○ | その区分のコード値 | |
| category_code_name | 区分値名 | NVARCHAR(200) | ○ | その区分のコード値に割り当てられる名前 | ||
| category_code_description | 区分値説明 | NVARCHAR(100) | その区分のコード値の説明 | |||
| created_at | 作成日時 | DATETIME2 | ○ | GETDATE() | レコード作成日時 | |
| created_by | 作成者ID | VARCHAR(20) | ○ | レコード作成者のユーザーID | ||
| updated_at | 更新日時 | DATETIME2 | ○ | GETDATE() | レコード最終更新日時 | |
| updated_by | 更新者ID | VARCHAR(20) | ○ | レコード最終更新者のユーザーID |
※ category_name と category_code の複合主キー。
quotations（見積ヘッダー）
Section titled “quotations（見積ヘッダー）”| 物理項目名 | 論理項目名 | データ型 | 主キー | NOT NULL | 規定値 | 用途・目的 |
|---|---|---|---|---|---|---|
| quotation_id | 見積ID | CHAR(12) | ○ | ○ | 見積を一意に識別するID（0詰め12桁） | |
| client_id | 取引先ID（広告主） | CHAR(8) | ○ | 広告主。clientsへのFK | ||
| site_operator_id | サイト運営会社ID | CHAR(8) | ○ | 広告掲載サイトの運営会社。clientsへのFK | ||
| display_start_date | 広告表示開始日 | DATE | ○ | 広告掲載開始日 | ||
| display_end_date | 広告表示終了日 | DATE | ○ | 広告掲載終了日 | ||
| payment_terms | 決済条件 | NVARCHAR(200) | 支払条件の説明 | |||
| billing_type | 請求種別 | CHAR(1) | ○ | ‘1' | '1’=一括請求、‘2’=月締め請求 | |
| currency_code | 通貨コード | CHAR(3) | ○ | ‘JPY’ | ISO 4217 通貨コード | |
| total_amount_foreign | 外貨建て合計金額 | DECIMAL(18,2) | 外貨建ての見積合計金額 | |||
| total_amount_jpy | 円建て合計金額 | DECIMAL(18,2) | 円建ての見積合計金額 | |||
| total_amount_jpy_est | 予想円換算合計金額 | DECIMAL(18,2) | 外貨建て契約の予想円換算合計金額 | |||
| employee_id | 担当者ID | CHAR(8) | ○ | 担当営業社員。employeesへのFK | ||
| status | ステータス | CHAR(1) | ○ | ‘1’ | 見積のステータスコード | |
| notes | 備考 | NVARCHAR(1000) | 自由記述の備考欄 | |||
| created_at | 作成日時 | DATETIME2 | ○ | GETDATE() | レコード作成日時 | |
| created_by | 作成者ID | VARCHAR(20) | ○ | レコード作成者のユーザーID | ||
| updated_at | 更新日時 | DATETIME2 | ○ | GETDATE() | レコード最終更新日時 | |
| updated_by | 更新者ID | VARCHAR(20) | ○ | レコード最終更新者のユーザーID |
quotation_details（見積明細）
Section titled “quotation_details（見積明細）”| 物理項目名 | 論理項目名 | データ型 | 主キー | NOT NULL | 規定値 | 用途・目的 |
|---|---|---|---|---|---|---|
| detail_id | 明細ID | CHAR(15) | ○ | ○ | 見積明細を一意に識別するID（0詰め15桁） | |
| quotation_id | 見積ID | CHAR(12) | ○ | 親見積。quotationsへのFK | ||
| line_no | 行番号 | INT | ○ | 明細行の表示順番号 | ||
| site_url | サイトURL | VARCHAR(500) | ○ | 広告掲載サイトのURL | ||
| service_id | サービスID | CHAR(8) | ○ | 使用サービス。servicesへのFK | ||
| display_weeks | 掲載週数 | INT | 広告掲載週数（週単位の場合） | |||
| display_months | 掲載月数 | INT | 広告掲載月数（月単位の場合） | |||
| unit_price_foreign | 外貨建て単価 | DECIMAL(15,2) | 外貨建て単価 | |||
| amount_foreign | 外貨建て金額 | DECIMAL(18,2) | 外貨建て明細金額 | |||
| amount_jpy | 円建て金額 | DECIMAL(18,2) | 円建て明細金額 | |||
| amount_jpy_est | 予想円換算金額 | DECIMAL(18,2) | 外貨建て契約の予想円換算金額 | |||
| created_at | 作成日時 | DATETIME2 | ○ | GETDATE() | レコード作成日時 | |
| created_by | 作成者ID | VARCHAR(20) | ○ | レコード作成者のユーザーID | ||
| updated_at | 更新日時 | DATETIME2 | ○ | GETDATE() | レコード最終更新日時 | |
| updated_by | 更新者ID | VARCHAR(20) | ○ | レコード最終更新者のユーザーID |
contracts（契約ヘッダー）
Section titled “contracts（契約ヘッダー）”| 物理項目名 | 論理項目名 | データ型 | 主キー | NOT NULL | 規定値 | 用途・目的 |
|---|---|---|---|---|---|---|
| contract_id | 契約ID | CHAR(12) | ○ | ○ | 契約を一意に識別するID（0詰め12桁） | |
| quotation_id | 見積ID | CHAR(12) | ○ | 基となった見積。quotationsへのFK（1:1） | ||
| client_id | 取引先ID（広告主） | CHAR(8) | ○ | 広告主。clientsへのFK | ||
| site_operator_id | サイト運営会社ID | CHAR(8) | ○ | 広告掲載サイトの運営会社。clientsへのFK | ||
| display_start_date | 広告表示開始日 | DATE | ○ | 広告掲載開始日 | ||
| display_end_date | 広告表示終了日 | DATE | ○ | 広告掲載終了日 | ||
| payment_terms | 決済条件 | NVARCHAR(200) | 支払条件の説明 | |||
| billing_type | 請求種別 | CHAR(1) | ○ | ‘1' | '1’=一括請求、‘2’=月締め請求 | |
| currency_code | 通貨コード | CHAR(3) | ○ | ‘JPY’ | ISO 4217 通貨コード | |
| total_amount_foreign | 外貨建て合計金額 | DECIMAL(18,2) | 外貨建ての契約合計金額 | |||
| total_amount_jpy | 円建て合計金額 | DECIMAL(18,2) | 円建ての契約合計金額 | |||
| total_amount_jpy_est | 予想円換算合計金額 | DECIMAL(18,2) | 外貨建て契約の予想円換算合計金額 | |||
| employee_id | 担当者ID | CHAR(8) | ○ | 担当営業社員。employeesへのFK | ||
| status | ステータス | CHAR(1) | ○ | ‘1’ | 契約のステータスコード | |
| notes | 備考 | NVARCHAR(1000) | 自由記述の備考欄 | |||
| created_at | 作成日時 | DATETIME2 | ○ | GETDATE() | レコード作成日時 | |
| created_by | 作成者ID | VARCHAR(20) | ○ | レコード作成者のユーザーID | ||
| updated_at | 更新日時 | DATETIME2 | ○ | GETDATE() | レコード最終更新日時 | |
| updated_by | 更新者ID | VARCHAR(20) | ○ | レコード最終更新者のユーザーID |
contract_details（契約明細）
Section titled “contract_details（契約明細）”| 物理項目名 | 論理項目名 | データ型 | 主キー | NOT NULL | 規定値 | 用途・目的 |
|---|---|---|---|---|---|---|
| detail_id | 明細ID | CHAR(15) | ○ | ○ | 契約明細を一意に識別するID（0詰め15桁） | |
| contract_id | 契約ID | CHAR(12) | ○ | 親契約。contractsへのFK | ||
| quotation_detail_id | 見積明細ID | CHAR(15) | 対応する見積明細。quotation_detailsへのFK（NULL許可） | |||
| line_no | 行番号 | INT | ○ | 明細行の表示順番号 | ||
| site_url | サイトURL | VARCHAR(500) | ○ | 広告掲載サイトのURL | ||
| service_id | サービスID | CHAR(8) | ○ | 使用サービス。servicesへのFK | ||
| display_weeks | 掲載週数 | INT | 広告掲載週数（週単位の場合） | |||
| display_months | 掲載月数 | INT | 広告掲載月数（月単位の場合） | |||
| unit_price_foreign | 外貨建て単価 | DECIMAL(15,2) | 外貨建て単価 | |||
| amount_foreign | 外貨建て金額 | DECIMAL(18,2) | 外貨建て明細金額 | |||
| amount_jpy | 円建て金額 | DECIMAL(18,2) | 円建て明細金額 | |||
| amount_jpy_est | 予想円換算金額 | DECIMAL(18,2) | 外貨建て契約の予想円換算金額 | |||
| created_at | 作成日時 | DATETIME2 | ○ | GETDATE() | レコード作成日時 | |
| created_by | 作成者ID | VARCHAR(20) | ○ | レコード作成者のユーザーID | ||
| updated_at | 更新日時 | DATETIME2 | ○ | GETDATE() | レコード最終更新日時 | |
| updated_by | 更新者ID | VARCHAR(20) | ○ | レコード最終更新者のユーザーID |
リレーション定義
Section titled “リレーション定義”| テーブル | 主キー | 参照項目 |
|---|---|---|
| departments（部門マスター） | dept_id(部門ID) | parent_dept_id(親部門ID)→他の部門データのdept_idを自己参照 |
| employees（従業員マスター） | employee_id(従業員ID) | dept_id(部門ID)→departments.dept_idを外部参照 |
| clients（取引先マスター） | client_id(取引先ID) | |
| services（サービスマスター） | service_id(サービスID) | |
| common_codes（共通コードマスター） | category_name(区分名),category_code(区分値) | |
| quotations（見積ヘッダー） | quotation_id(見積ID) | client_id(取引先ID)→clients.client_idを外部参照 site_operator_id(サイト運営会社ID)→clients.client_idを外部参照 employee_id(担当者ID)→employees.employee_idを外部参照 |
| quotation_details（見積明細） | detail_id (明細ID) | quotation_id(見積ID)→quotations.quotation_idを外部参照 service_id(サービスID)→services.service_idを外部参照 |
| contracts（契約ヘッダー） | contract_id(契約ID) | quotation_id(見積ID)→quotations.quotation_idを外部参照 client_id(取引先ID)→clients.client_idを外部参照 site_operator_id(サイト運営会社ID)→clients.client_idを外部参照 employee_id(担当者ID)→employees.employee_idを外部参照 |
| contract_details（契約明細） | detail_id (明細ID) | contract_id(契約ID)→contracts.contract_idを外部参照 quotation_detail_id(見積明細ID)→quotation_details.detail_idを外部参照 service_id(サービスID)→services.service_idを外部参照 |
